VAM Grundgerät

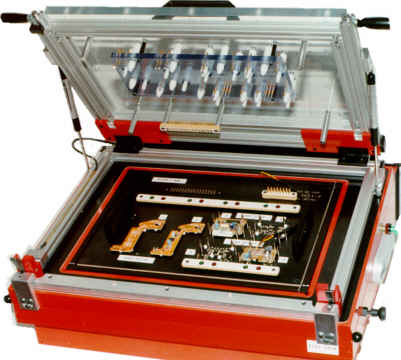

VAM 1

Variables Adapter - Modul "VAM 30" besteht aus einem Grundgerät mit Vacuumantrieb. Es ist intern mit einer Federstiftschnittstelle ausgerüstet und erlaubt den Ausbau von 960 Messpunkten.

Die einzuwechselnden Tausch - Cassetten sind mit einem Handgriff in wenigen Augenblicken ausgetauscht. Justage und Einrichtzeiten fallen nicht an. Die Tausch - Cassetten stellen eine Kontaktiereinheit dar und sind in sich abgeschlossen.

Die Besonderheit besteht darin, die Tausch - Cassetten als Vacuum - Cassette oder als Cassette mit Niederhaltesystem zu bearbeiten. Die Bearbeitung richtet sich nach der Beschaffenheit der Leiterplatte. Die Antriebsart bleibt in jedem Falle Vacuum.
Das Grundgerät erkennt automatisch um welchen Cassettentyp es sich handelt.
Bei einer Vacuum - Cassette wird das Vacuum direkt an die Cassette geleitet und zieht die Leiterplatte in die antistatische Dichtung. Die Prüflingsauflageplatte wird dann mit der zu prüfenden Leiterplatte auf die Federstifte gezogen.
Bei einer Cassette mit Niederhalter steht das Vacuum an der Cassette des Grundgerätes, auf dem der Niederhalterahmen installiert ist, an. Nach schliessen des Niederhalters wird das Vacuum zugeschaltet. Der Niederhalter mit seinen Niederhaltepunkten wird über den Vacummrahmen nach unten gezogen. Die Niederhaltepunkte halten die Leiterplatte in einer definierten Position und fahren mit der Leiterplatte den Kontaktierweg auf die Federstifte.
Der Niederhaltereinsatz kann prüflingsspezifisch bearbeitet oder mit X - Y verschiebbaren Niederhaltepunkten ausgerüstet sein.

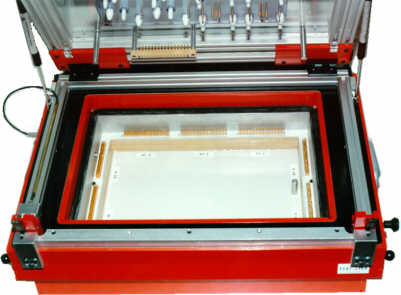

VAM 30 - Variables Adapter - Modul (Grundgerät): Außenmaße: (ohne Schnittstelle) 530 x 380 x 200
VAN 30 - Cassette mit Niederhalterantrieb: Nutzfläche: 200 x 250

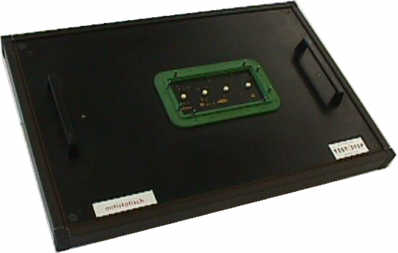

VAV 30 - Vacuum - Cassette (Bild mit antistatischer Abdichtung): Nutzfläche: 200 x 250
