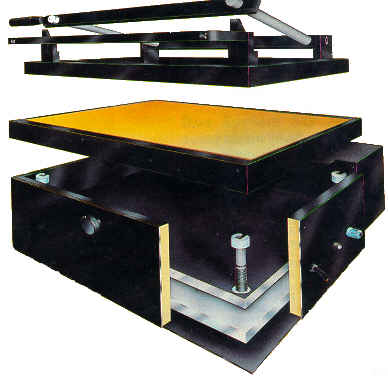

PC20 / PC30

Das Grundgerät, das nur einmal beschafft werden muß, arbeitet mit einer Wechsel-Cassette, welche dem modularen Aufbau einer Vacuum-Cassette entspricht.
Die Tausch-Cassette mit dem Niederhalter NH 20/30 bildet zusammen mit dem Anschlußgehäuse AG 20/30, das für die entsprechende Schnittstellenbestückung dient, eine feste Einheit, die sich schnell wechseln läßt. Bei Ausführung des Arbeitshubes bewegt sich der Prüfling mit dem Niederhalter zur Kontaktträgerplatte KTP. Die Schnittstelle und somit die Verdratung stehen dabei still.

Lieferbare Größen

Typ:	Abmessung (in mm):	Nutzfläche (in mm):
PC 20	265 x 385	185 x 305
PC 30	375 x 525	305 x 445

Bestellangaben:

PC 20/30 Grundgerät
TC 20/30 Tausch-Cassette
NH 20/30 Niederhalter mit Acrylglasplatte
NH S 20/30 mit in X/Y verstellbaren Niederhaltepunkten
AG 20/30 Anschlußgehäuse für die Aufnahme von Schnittstellen oder Zusatzelektronik
