Prüfadapter mit Marconi Middata 505/510/511/515/R/X Schnittstelle

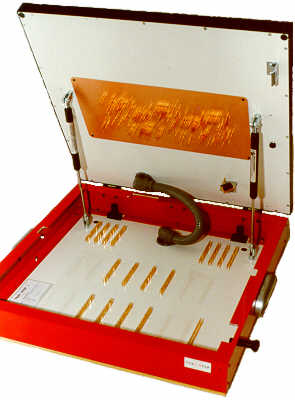

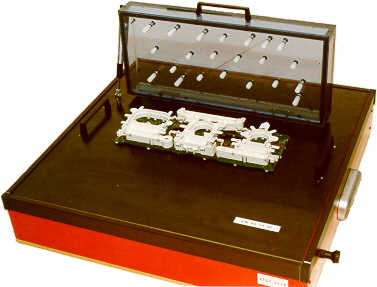

Vacuumcassette ist schwenkbar auf Pultgehäuse montiert. Schnittstelle und Vacuumanschluß sind systemspezifisch in der Rückwand montiert.

Mögliche Optionen:

  • Duo-spezifische Kontaktierung (von oben)
  • Tandem-Lösung (zwei unabhängige Vacuum-Klammern)
  • Doppelhublösung (über Stellmotoren in einer Vacuum-Kammer)

Lieferbare Größen

  Typ: Abmessung (in mm): Nutzfläche (in mm):
  VC 30 PG MC Midata 505 (frei wählbare Schnittstellen-Steckerlösung in der Rückwand) 390 x 530 320 x 450
  VC 25 PG MC "X" 325 x 645 250 x 380
  VC 30 PG Midata 510/511/515 390 x 530 320 x 450
  VC 30 PG MC "R" 375 x 555 320 x 450
  VC 30 Tandem-Lösung (nicht bei X möglich)   2 x 210 x 300
