Modulares Adaptersystem "redline"
Grundgerät "redline" für den Einsatz von
Tauschcassetten "TC 30" oder Tauschplatten "TS 410".
Eine interne Schnittstelle verbindet diese mit dem Testsystem. Die Schnittstelle
kann mit 6 St. 96 poligen VG - Leisten bestückt werden.
Schnittstellen zu allen gängigen Testsystemen sind realisiert. Der Antrieb
kann Pneumatisch oder mit Handantrieb erfolgen.
"redline" Grundgerät mit aufgesetzter Tauschcassette
"TC 30". Das Ein- und Auswechseln der Cassetten erfolgt in wenigen
Sekunden.
Die Leiterplatte wird beim Kontaktieren über den Niederhalter auf die
Federstifte gedrückt, somit bleibt die Verdrahtung der Messpunkte zur
internen Schnittstelle unbewegt.
Der Prüfling bleibt im aufgeklappten Zustand kontaktiert.
Es erleichtert das Debugging entscheidend. Sie haben freien Zugriff auf
die Hülsen der Messpunktnadeln und die Testerschnittstelle.
Die Tauschcassette besteht aus der Federstiftplatte (KTP) der Prüflingsauflageplatte
(PAP) und dem Niederhaltesystem NH 30 als abgeschlossene, eingerichtete
Kontaktiereinheit. Nach dem Einwechseln der Tausch - Cassette ist der
Adapter wieder prüfbereit.

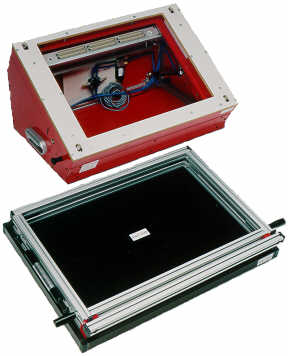

Grundgerät "redline" mit interner Steckerschnittstelle
und Pneumatikanschluss.
Alle gängigen Testerschnittstellen sind realisiert.
Ein- und auswechselbare Tausch - Cassette "TC
30" als Kontakteinheit mit Niederhaltesystem "NH 30".
Steckerschnittstelle zum Grundgerät.
Bearbeitet wird die Cassette und der Niederhalter entsprechend der zu
prüfenden Leiterplatte.
Der Austausch ist durch den eingerichteten Ausbau und das einfache Handling
in wenigen Sekunden erledigt.
Grundgerät "redline" mit interner Steckerschnittstelle
und aufgesetzter "Grund -Cassette mit Niederhalter".
Beim Einsatz mit Tauschplatten "TS 410" bilden Grundgerät und
Grundcassette eine Einheit.
Die Grundcassette kann jederzeit gegen eine Tauschcassette ausgewechselt
werden.
Der Niederhalterahmen ist ebenfalls Bestandteil des Grundgerätes. Bearbeitet
wird die Tauschplatte entsprechend der zu prüfenden Leiterplatte.
Die Niederhaltestifte können als x - y verstellbare Punkte im Niederhalter
des Grundgerätes eingerichtet, oder als bearbeitete Niederhalteplatte
in den Niederhalterahmen eingesetzt werden.
Nach dem Einsetzen der Tauschplatte und dem Einrichten des Niederhalters
ist der Adapter testbereit.
Tauschplatte "TS 410" je nach Bearbeitung
des Grundgerätes mit oder ohne Niederhalteplatte.
|
