Vakuumadapter VC 30 FG MTS 300

Vacuum - Cassette VC 30 auf einem Flachgehäuse mit integrierter MTS 300 - Vacuum - Schnittstelle schwenkbar aufgebaut.

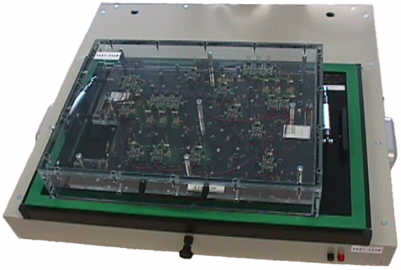

Die Cassette ist, wie das Bild zeigt, mit einer Vacuumhaube für den "OPEN - TEST" ausgebaut. das Gehäuse bietet Platz für Zusatzelektronik und zusätzliche Stecker an den Adaptergehäuseseiten.

Aussenmasse des Adapters:: 600 x 600 mm
Nutzfläche der VC 30 Vacuum - Cassette:: 320 x 450 mm

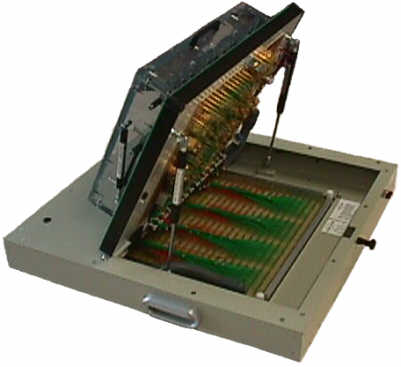

Der Adapter kann im kontaktierten Zustand für Messzwecke geöffnet werden und erleichtert somit die Adapter- und Programminbetriebnahme.
Die Verdrahtung wird in AWG 30, in seltenen Fällen mit AWG 26 vorgenommen.

Dichtvarianten für die Bearbeitung der Leiterplatte auf dem Adapter sind antistatische Siliconmaske, Vacuumhaube oder Niederhaltesystem mit vacuumfreier Zone

Weitere Adapter für Digitaltest - Testsysteme:

	MTS 50 / 100	VC 30 PG MTS 100 ESD Pneumatik - Adapter redline Variables Adaptermodul VAM
	MTS 60	VC 30 PG MTS 60 ESD Pneumatik - Adapter redline Variables Adaptermodul VAM
	MTS 200 / 210	VC 30 PG MTS 200 ESD Pneumatik - Adapter redline Variables Adaptermodul VAM
