Terradyne

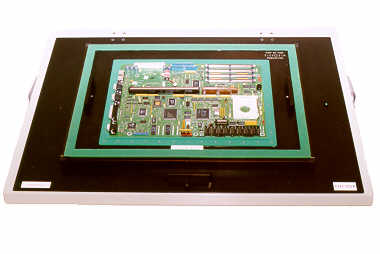

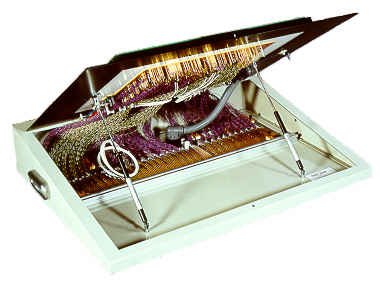

Vacuumcassette ist schwenkbar auf Pultgehäuse montiert. Schnittstelle und Vacuumanschluß sind systemspezifisch in der Bodenplatte montiert.

Mögliche Optionen:

  • Duo-spezifische Kontaktierung (von oben)
  • Tandem-Lösung (zwei unabhängige Vacuum-Klammern)
  • Doppelhublösung (über Stellmotoren in einer Vacuum-Kammer)



Lieferbare Größen

  Typ: Abmessung (in mm): Nutzfläche (in mm):
  VC 20 PG ZL 700 S 270 x 396 210 x 310
  VC 25 FG ZL 700 S 380 x 485 250 x 380
  VC 30 FG ZL 700 M 420 x 530 320 x 450
  VC 30 PG ZL 700 M 390 x 530 320 x 450
  VC 30 Tandem-Lösung 390 x 530 2 x 210 x 300
