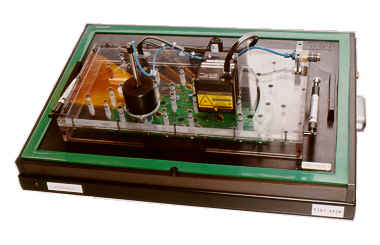

Prüfadapter mit integrierter Genrad 2270/71 und 2275/76 Schnittstelle



Vacuumcassette ist schwenkbar auf Pult-/Flachgehäuse montiert. Schnittstelle und Vacuumanschluß sind systemspezifisch in der Rückwand montiert.

Mögliche Optionen:

  • Duo-spezifische Kontaktierung (von oben)
  • Tandem-Lösung (zwei unabhängige Vacuum-Klammern)
  • Doppelhublösung (über Stellmotoren in einer Vacuum-Kammer)



Lieferbare Größen

  Typ: Abmessung (in mm): Nutzfläche (in mm):
  VC 25 FG GR 2270/71 380 x 484 250 x 380
  VC 30 FG GR 2270/71 420 x 530 320 x 450
  VC 30 PG GR 2270/71 390 x 530 320 x 450
  VC 30 PG GR 2275/76 390 x 530 320 x 450
  VC 30 Tandem-Lösung 390 x 530 2 x 210 x 300
