6,3 mm Federweg
10 mm Federweg

FS 127

Raster 1,27
Federweg 10 mm



Technische Daten

  Mindest-Rasterabstand: 1,26 mm
  Maximaler Federweg: 10 mm
  empfohlener Arbeitshub: 80%
  Federdruck bei 4/5 Weg: 1,0 N
  E-Maß (Kragenhöhe) bestimmt die Einbauhöhe
  Nennstrom: 1,0 A
  Durchgangswiderstand: <20 mΩ
  Stiftgehäuse: Neusilber, vergoldet
  Hülsen: Neusilber, vergoldet
  Feder: Stahl, vergoldet
  Kolben: Stahl oder BeCu,
vergoldet oder vernickelt



Kopfformen

  Abbildung Typ Ø[mm] Galvanik
  FS 0,5 N
  KR 0,8 A
  DK 0,8 A
  RI 1,0 A

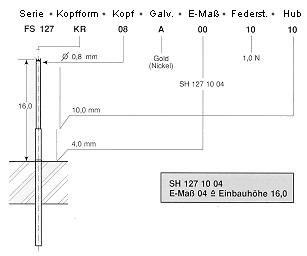

Bestellbeispiel

Der Einsatz der Serie FS 127 ist nur mit Steckhülse möglich.
