FS 170

Raster 1,7
Federweg 6,4 mm



Technische Daten

  Mindest-Rasterabstand: 1,7 mm
  Maximaler Federweg: 6,4 mm
  empfohlener Arbeitshub: 80%
  Federdruck bei 4/5 Weg: 1,1 N
  E-Maß (Kragenhöhe) bestimmt die Einbauhöhe
  Nennstrom: 1,0 A
  Durchgangswiderstand: <20 mΩ
  Stiftgehäuse: Neusilber, vergoldet
  Hülsen: Neusilber, vergoldet
  Feder: Stahl, vergoldet
  Kolben: BeCu, vergoldet



Kopfformen

  Abbildung Typ Ø[mm] Galvanik
  SP 0,8 A
  RD 0,8 A
  KR 1,0 A
  KR 1,2
  KR 0,4
  IK 1,2
  SK 1,2
  DK 0,9

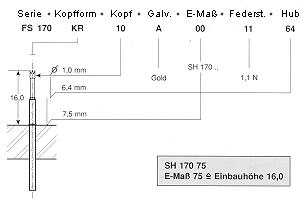

Bestellbeispiel

Der Einsatz der Serie FS 170 ist mit Löt-/Wire-wrap-Hülse möglich.
