DS 254

Raster 2,54
Federweg 5,0 mm



Technische Daten

  Mindest-Rasterabstand: 2,54 mm
  Maximaler Federweg: 5,0 mm
  Empfohlener Arbeitshub: 4,0 mm
  Federdruck bei 4/5 Weg: 1,5 N (3,0 und 5,0 N)

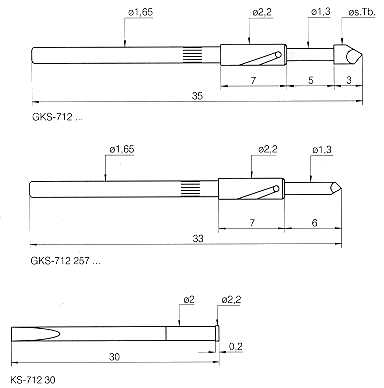

  E-Maß (Kragenhöhe) bestimmt die Einbauhöhe GKS 712: 15,0 mm
GKS 712 257: 13,0 mm
  Nennstrom: 3,0 - 4,0 A
  R typisch: 20 mΩ
  Stiftgehäuse: Messing, vergoldet
  Hülsen: Messing, vergoldet
  Feder: Stahl, vergoldet
  Kolben: Stahl, vergoldet oder rhodiniert



Kopfformen

  Abbildung   Galvanik
    R
    R
    R
    A
    R
    R



Bestellbeispiel

Wir beraten Sie gern. Setzen Sie sich einfach mit uns in Verbindung.
