FS 127
Raster 1,27
Federweg 6,3 mm
Technische Daten
| |
Mindest-Rasterabstand: |
1,26
mm |
| |
Maximaler Federweg: |
6,3 mm |
| |
empfohlener Arbeitshub: |
80% |
| |
Federdruck bei 4/5 Weg: |
1,0/1,3
N |
| |
E-Maß (Kragenhöhe)
bestimmt die Einbauhöhe |
| |
Nennstrom: |
1,0 A |
| |
Durchgangswiderstand: |
<20 mΩ |
| |
Stiftgehäuse: |
Neusilber,
vergoldet |
| |
Hülsen: |
Neusilber,
vergoldet |
| |
Feder: |
Stahl, vergoldet |
| |
Kolben: |
Stahl oder BeCu,
vergoldet oder vernickelt |

Kopfformen
| |
Abbildung |
Typ |
Ø[mm] |
Galvanik |
|
| |
 |
SP |
0,8 |
A |
|
| |
 |
FS |
0,5 |
N |
|
| |
 |
LA |
0,8 |
N |
|
| |
 |
RD |
0,8 |
A |
|
| |
 |
KR |
0,8 |
A |
|
| |
 |
DK |
0,8 |
A |
|
| |
 |
RI |
1,0 |
A |
|

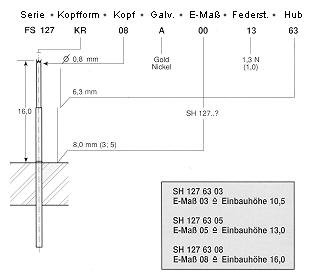

Bestellbeispiel
Der Einsatz der Serie FS 127 ist nur mit Steckhülse
möglich.
|
