FS 220
Raster 2,20
Federweg 6,4 mm
Technische Daten
| |
Mindest-Rasterabstand: |
2,20
mm |
| |
Maximaler
Federweg: |
6,4 mm |
| |
empfohlener
Arbeitshub: |
80% |
| |
Federdruck
bei 4/5 Weg: |
1,5/2,0/3,0
N |
| |
E-Maß
(Kragenhöhe) bestimmt die Einbauhöhe |
| |
Nennstrom: |
1,0 - 2,0
A |
| |
Durchgangswiderstand: |
10 mΩ |
| |
Stiftgehäuse: |
Neusilber,
vergoldet |
| |
Hülsen: |
Neusilber,
vergoldet |
| |
Feder: |
Stahl, vergoldet |
| |
Kolben: |
BeCu, vergoldet |

Kopfformen
| |
Abbildung |
Typ |
Ø[mm] |
Galvanik |
|
| |
 |
SP |
1,0 |
A |
|
| |
 |
FS |
0,6 |
N |
|
| |
 |
LA |
1,0 |
N |
|
| |
 |
DS |
1,6 |
A |
|
| |
 |
RD |
1,0
1,3 |
A |
|
| |
 |
KR |
1,0
1,3
1,5 |
A |
|
| |
 |
IK |
1,0
1,5 |
A |
|
| |
 |
FL |
1,2 |
A |
|
| |
 |
KE |
1,5 |
A |
|
| |
 |
DK |
1,5 |
A |
|
| |
 |
RI |
1,3
1,5 |
A |
|

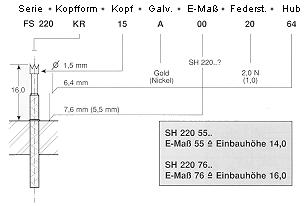

Bestellbeispiel
Der Einsatz der Serie FS 220 ist mit Löt-/Wire-wrap-Hülse
möglich.
|
