Movemaster RV-E3(J) - Technische Daten
Roboterarm
| |
Typ: |
RV-E2 |
RV-E2J |
| |
Anzahl
der Achsen |
6 |
5 |
| |
Motoren |
AC-Servo |
AC-Servo |
| |
Encodertyp |
Absolut-Encoder |
Absolut-Encoder |
| |
Max.
resultierende Geschwindigkeit |
3.500
mm/s |
3.500
mm/s |
| |
Tragkraft |
2
kg |
3kg |
| |
Wiederholgenauigkeit |
±
0,04 mm |
±
0,04 mm |
| |
Arbeitstemperatur |
0
- 40 °C |
0
- 40 °C |
| |
Reichweite
Handflansch |
706
mm |
715
mm |
| |
Robotergewicht |
36 kg |
33 kg |
Drive Unit
| |
Typ: |
CR-E16 |
| |
CPU
Typ |
32
Bit RISC + Servo CPU (DSP) |
| |
Interpolationsarten |
Achsen-,
Linear- und 3D-Zirkularinterpolation |
| |
Funktionen |
Palettierung,
Interruptverarbeitung, Unterprogrammtechnik |
| |
Anzahl
der Programme |
31 |
| |
Anzahl
der Ein-/Ausgänge |
20
Eingänge/ 16 Ausgänge |
| |
Kommunikationsschnittstelle
|
RS232C |
| |
Anzahl
der Erweiterungsplätze |
2 |
| |
Umgebungstemperatur |
0
- 40 °C |
| |
Maße
(B x H x T) |
422
x 202 x 512 mm |
| |
Gewicht |
27
kg |
| |
Spannungsversorgung |
230 V ac, 3 KVA |

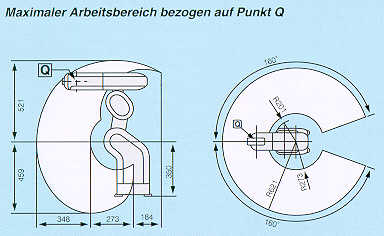

Abmessungen RV-E2
Die Bewegungsachsen

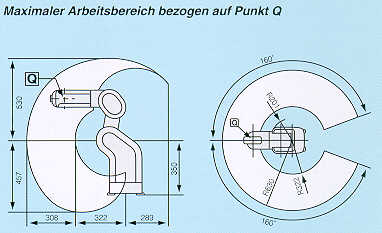

Abmessungen RV-E3J
Die Bewegungsachsen
|
