Inline-Prüfsystem

Der Inline Adapter ist eine konsequente Weiterentwicklung unseres modularen Adapterkonzepts. Sein universeller Aufbau läßt jeden kundenspezifischen Ausbau, auch an bereits bestehende Linien zu. Schnittstellenanbindung für alle gängigen Testsysteme sind vorhanden.
Selbstverständlich wird durchgängig "antistatisches Material" verwendet.

Funktionsweise des Inline-Adapters:

Beidseitiges Kontaktieren des Prüflings
Leicht wechselbare Kontaktträgerplatten
Pneumatischer Antrieb der Kontaktiereinheiten
Interne Ablauf SPS - Sensor gesteuert mit Sicherheitsverknüpfungen
Extreme Anfahrgenauigkeit der Federstifte über 4-Punktantrieb und Kugelschlitten
Transport und Positionierung des Werkstückträgers auf einem Ketten-Stauband
Montage an bereits bestehende Bänder möglich

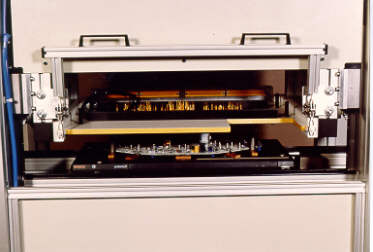

Inlineadaptermodul für beidseitiges Kontaktieren. Der Prüfling wird auf einem Doppelgurtstauband unter die Kontaktierstation befördert.

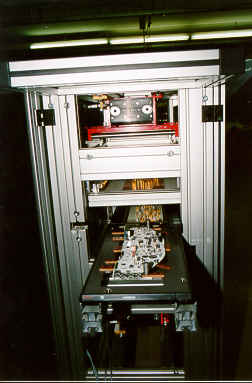

Seitenansicht des Inlineadaptermoduls mit einfahrendem Werkstückträger auf dem Doppelgurtstauband.

Eingefahrener Werkstückträger unter der Kontaktierstation des Inlineadapters.

Bearbeiteter Werkstückträger mit aufgelgtem Prüfling (VW Golf Instrumentenbrett)

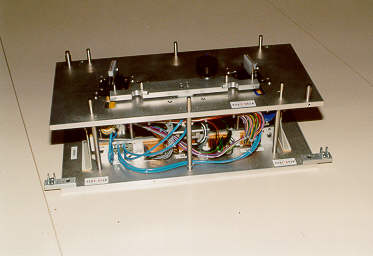

Wechselsatz für das Inlineadaptermodul mit Schnittstelle und pneumatischer Anfahrmechanik.
